فرمول‌ ها و تکنیک‌ های طلایی برای محاسبه میلگرد ساختمان

پادکست فرمول‌ ها و تکنیک‌ های طلایی برای محاسبه میلگرد ساختمان

محاسبه میلگرد یکی از بنیادی‌ ترین مراحل طراحی و اجرای سازه‌ های بتنی است و دقت در آن نه‌ تنها بر استحکام و دوام ساختمان اثر می‌گذارد، بلکه بر هزینه‌ های نهایی پروژه نیز نقش تعیین‌ کننده دارد. زمانی که سازه در مرحله طراحی قرار می‌ گیرد، مهندس سازه باید با در نظر گرفتن بارهای مختلف، نوع سیستم سازه‌ ای، مقاومت تسلیم فولاد و شرایط محیطی، مقدار میلگرد لازم برای هر عضو را تعیین کند. این کار تنها یک محاسبه ساده نیست؛ بلکه مجموعه‌ای از فرمول‌ ها، تحلیل‌ ها و تجربه‌ های مهندسی است که کنار هم یک نتیجه دقیق ارائه می‌دهد. در همین فرآیند است که مسائل اقتصادی نیز وارد می‌شود و مهندس باید با دیدی جامع انتخاب‌های خود را انجام دهد. برای نمونه، بسیاری از تصمیم‌ ها وابسته به تغییرات قیمت میلگرد امروز هستند، زیرا نوسانات بازار مستقیماً بر حجم خرید اولیه و بودجه پروژه اثر می‌گذارند. به همین دلیل، حتی در مرحله طراحی، طراح ناچار است این موضوع را در نظر بگیرد تا برآورد دقیقی ارائه کند.

از سوی دیگر، یکی از مهم‌ ترین ابزارهای مهندسین در تعیین مقدار میلگرد، مراجعه به جدول وزن میلگرد است. این جدول به مهندس اجازه می‌دهد وزن هر متر میلگرد در قطرهای مختلف را محاسبه کند و این اقدام در پروژه‌های بزرگ که چندین تن میلگرد مصرف می‌شود، اهمیت بالایی دارد. زیرا اگر وزن اشتباه در محاسبه وارد شود، حجم میلگرد سفارش‌شده با مقدار مورد نیاز همخوانی نخواهد داشت و پروژه از نظر اقتصادی یا اجرایی دچار مشکل می‌شود. برای مثال، اگر مهندس در مرحله برآورد اولیه وزن میلگرد ۱۲ را بیش از مقدار واقعی لحاظ کند، ممکن است سفارش خرید بیش از نیاز پروژه انجام شود و این موضوع سبب افزایش هزینه‌ها و خواب سرمایه گردد. در مقابل، اگر مقدار کمتر در برآورد وارد شود، در مراحل اجرا به کمبود میلگرد برخورد کرده و پروژه متوقف خواهد شد.

زمانی که بحث محاسبه دقیق میلگرد پیش می‌آید، توجه به طول مهاری، طول وصله، مقدار خم، قطر استاندارد موجود در بازار و حتی ظرفیت خم‌ پذیری میلگرد ضروری است. بسیاری از پروژه‌ها تنها به محاسبه سطح مقطع میلگرد توجه می‌ کنند و جزئیات اجرایی را کنار می‌ گذارند، در حالی که این جزئیات در تعیین مقدار نهایی بسیار اثرگذارند. همچنین در بخش‌ هایی که نیروهای جانبی مانند زلزله بر سازه اثر می‌ گذارند، مقدار و طول میلگرد باید مطابق ضوابط لرزه‌ای تعیین شود. در مناطق با خطر لرزه‌خیزی بالا، مقدار میلگرد معمولاً بیشتر از حد معمول انتخاب می‌شود تا دوام و انعطاف‌ پذیری سازه افزایش یابد.

یکی از نکات مهم دیگر در این فرآیند، توجه به پرت میلگرد است. در هر پروژه‌ای، مقداری از میلگرد به دلیل برش، خم یا آسیب احتمالی در زمان حمل‌ و نقل هدر می‌ رود. معمولاً مهندسین برای جلوگیری از کمبود، مقدار پرت را در حدود ۵ تا ۱۰ درصد در محاسبات قرار می‌دهند. قرار ندادن این مقدار باعث می‌شود در مرحله اجرا تیم آرماتوربندی با مشکل مواجه شود. به همین دلیل، محاسبه دقیق میلگرد تنها به فرمول و عدد محدود نیست؛ بلکه باید یک دید کلی، منطقی و اجرایی به سازه داشت تا بهترین نتیجه حاصل شود. ازاین‌ رو استفاده از تکنیک‌ های حرفه‌ ای و درک اصولی رفتار سازه، هم در طراحی و هم در اجرا اهمیت اساسی دارد.

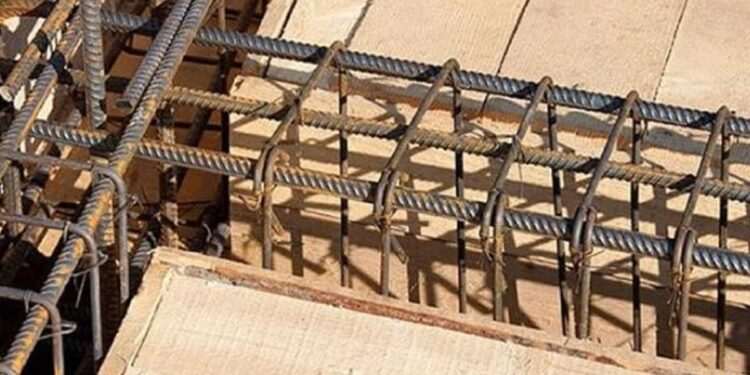

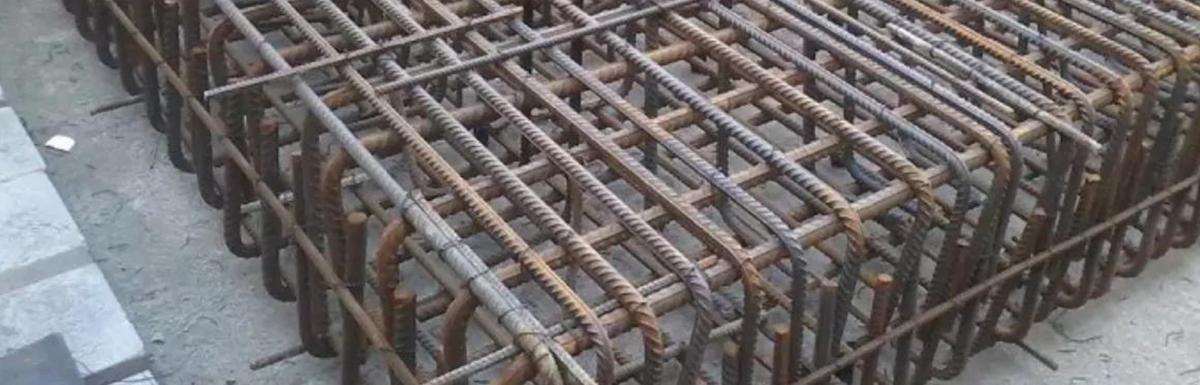

محاسبه میلگرد ساختمان

محاسبه میلگرد ساختمان مجموعه‌ ای از عملیات محاسباتی، تحلیل ساختاری و ارزیابی اجرایی است که در نهایت تعیین می‌کند هر بخش از سازه چه میزان فولاد تقویتی نیاز دارد. این فرآیند از تحلیل بارگذاری آغاز می‌شود؛ یعنی مهندس باید بداند چه نیروهایی از جمله بارهای مرده، زنده، باد و زلزله به سازه وارد خواهد شد و هر بخش چه میزانی از این نیروها را تحمل می‌کند. پس از انجام تحلیل، مرحله تعیین مقدار آرماتور مورد نیاز آغاز می‌شود. در تیرها معمولاً میلگردهای کششی در بخش پایین قرار می‌گیرند و میلگردهای فشاری در بالای تیر نصب می‌شوند، اما در ستون‌ ها، ترکیب نیروها پیچیده‌ تر است و میلگردهای طولی باید مقاومت لازم در برابر نیروهای فشاری، خمشی و حتی پیچشی را فراهم کنند. خاموت‌ ها نیز برای مهار میلگردهای طولی و جلوگیری از کمانش مورد استفاده قرار می‌ گیرند.

در این مرحله بحث اقتصادی پروژه نیز اهمیت پیدا می‌کند. زیرا تحلیل دقیق مقدار میلگرد تنها برای استحکام سازه نیست؛ بلکه باید به صرفه‌ جویی‌ در هزینه‌ ها نیز کمک کند. زمانی که مهندس مقدار میلگرد لازم را محاسبه می‌کند، باید مطمئن باشد که این مقدار نه کمتر از استاندارد باشد که سازه آسیب‌پذیر شود و نه بیش از حد که هزینه‌های غیرضروری ایجاد کند. در این بخش، بررسی و تحلیل نمودار قیمت میلگرد اهمیت پیدا می‌کند، زیرا بالا و پایین شدن قیمت‌ ها مستقیماً هزینه خرید میلگرد را تحت تأثیر قرار می‌دهد و انتخاب زمان مناسب خرید یک بخش اساسی از مدیریت پروژه است.

در محاسبه میلگرد ساختمان، علاوه بر محاسبات تئوری، باید شرایط واقعی کارگاه نیز در نظر گرفته شود. برای مثال، اگر میلگردهای مصرفی در شاخه‌های ۱۲متری عرضه می‌شوند، مهندس باید محاسبه کند از هر شاخه چه مقدار قابلیت استفاده دارد و چه مقدار پرت خواهد شد. این موضوع در سازه‌هایی که دارای المان‌های متعدد و پیچیده هستند اهمیت بیشتری دارد. همچنین طول وصله‌ها در محاسبه نهایی باید لحاظ شوند. وصله‌ها معمولاً باید حداقل ۴۰ تا ۶۰ برابر قطر میلگرد باشند تا چسبندگی لازم ایجاد شود. اگر این مقدار در محاسبه وارد نشود، مقدار میلگرد نهایی با مقدار واقعی مصرف‌ شده تفاوت چشمگیری خواهد داشت.

همچنین کاور بتن یا همان پوشش محافظ میلگرد، بخش مهمی از محاسبات است. اگر کاور بیشتر در نظر گرفته شود، عمق مؤثر کاهش پیدا می‌ کند و به همین دلیل ممکن است مقدار میلگرد بیشتری لازم شود. اگر کاور کمتر باشد، میلگرد در برابر رطوبت و خوردگی آسیب‌ پذیر شده و طول عمر سازه کاهش پیدا می‌کند. این موارد نشان می‌دهد که محاسبات میلگرد تنها یک سری فرمول ثابت نیست، بلکه وابسته به شرایط کارگاهی، استانداردها، محیط، مقاومت مصالح و الزامات آیین‌نامه است. دقت در این محاسبات، تضمین‌ کننده عملکرد صحیح سازه و جلوگیری از هزینه‌ های اضافی است.

فرمول‌ های کاربردی برای محاسبه میلگرد

فرمول‌های محاسبه میلگرد در ظاهر ساده به‌نظر می‌رسند، اما در واقع پایه‌ اصلی طراحی سازه‌ های بتنی را تشکیل می‌دهند و اگر به‌درستی به‌کار گرفته نشوند، هر نوع محاسبه‌ای—even با نرم‌افزارهای بزرگ—می‌ تواند دچار خطا شود. نخستین و مهم‌ ترین فرمولی که در محاسبه میلگرد مورد استفاده قرار می‌گیرد، تعیین سطح مقطع میلگرد لازم برای تحمل نیروهای کششی است. این مقدار با استفاده از رابطه As = (M / (φ × jd)) محاسبه می‌شود که در آن M لنگر خمشی وارد بر مقطع، φ ضریب مقاومت، و jd بازوی لنگر مؤثر است. این فرمول پایه محاسبات تیرهای بتنی است و در تعیین مقدار میلگرد کششی نقش اساسی دارد. در صورتی که سطح میلگرد کمتر از مقدار محاسبه‌شده انتخاب شود، تیر قادر به تحمل نیروی کششی نبوده و در بارگذاری‌های سنگین دچار شکست خواهد شد.

فرمول دوم، تعیین مساحت مقطع میلگرد بر اساس قطر آن است. فرمول A = πd²/4 یک ابزار ساده اما کاملاً ضروری برای تعیین ظرفیت میلگرد است. برای مثال اگر مهندسی بخواهد میلگرد ۱۶ میلی‌متری را با ۲۰ میلی‌متری مقایسه کند، تنها با این فرمول تشخیص می‌دهد که میلگرد ۲۰، حدود ۵۶ درصد سطح مقطع بیشتری نسبت به میلگرد ۱۶ دارد. همین اختلاف باعث تغییر قابل‌ توجه در مقاومت کششی می‌شود. با استفاده از این فرمول، مهندس می‌تواند مقدار دقیق آرماتور لازم را به‌ صورت تئوری محاسبه کند و سپس آن را به تعداد میلگرد مورد نیاز تبدیل کند.

در کنار این فرمول‌ها، محاسبه طول میلگرد نیز اهمیت بالایی دارد. در سازه‌ های بتنی، میلگردها معمولاً به‌صورت مستقیم مصرف نمی‌شوند. بلکه دارای خم، زانو، طول مهاری و وصله هستند. برای محاسبه طول خم‌ ها، معمولاً طول خم ۹۰ درجه برابر با ۱۲ تا ۱۴ برابر قطر میلگرد، و خم ۱۳۵ درجه برابر با ۱۶ برابر قطر در نظر گرفته می‌ شود. اگر مهندس این مقادیر را در محاسبه وارد نکند، مقدار نهایی میلگرد با مقدار واقعی موردنیاز تفاوت خواهد داشت. نکته دیگر، تأثیر وصله‌ ها است. وصله‌ها معمولاً باید برابر با ۴۰ تا ۶۰ برابر قطر میلگرد باشند. به همین دلیل، در پروژه‌ هایی که تعداد میلگرد زیاد است، مجموع طول وصله‌ها به چند ده متر می‌رسد که در برآورد نهایی باید لحاظ شود.

از دیگر فرمول‌ های مهم محاسبه میلگرد، تعیین حداقل و حداکثر مقدار آرماتور در مقطع است. آیین‌ نامه‌ ها معمولاً حداقل نسبت آرماتور را در حدود ۰.۲۵ درصد تا ۰.۴ درصد برای تیرها و ۰.۸ درصد تا ۱ درصد برای ستون‌ها تعیین می‌کنند. دلیل این کار جلوگیری از شکست ترد و افزایش شکل‌ پذیری سازه است. از طرف دیگر، حداکثر مقدار آرماتور نیز معمولاً ۴ درصد سطح مقطع است تا از ازدحام میلگرد و عدم نفوذ بتن جلوگیری شود. این فرمول‌ها به مهندس کمک می‌کند که مقدار میلگرد را در یک محدوده امن و استاندارد نگه دارد.

محاسبه میلگرد در دیوارهای برشی و فونداسیون نیز دارای فرمول‌های اختصاصی است. مثلاً در دیوار برشی باید میلگردهای افقی و عمودی بر اساس برش و تغییر شکل جانبی تعیین شوند. یا در فونداسیون، مقدار میلگرد تابعی از نیروی فشاری، کششی، و گاهی بارهای ناشی از نشست است. در نهایت، مهندس با استفاده از این فرمول‌ ها به مقدار دقیق آرماتور لازم می‌رسد و سپس جدول اجرایی را براساس قطرهای موجود در بازار تنظیم می‌ کند. محاسبه درست میلگرد یعنی استفاده هم‌زمان از تجربه، فرمول و استانداردهای دقیق مهندسی.

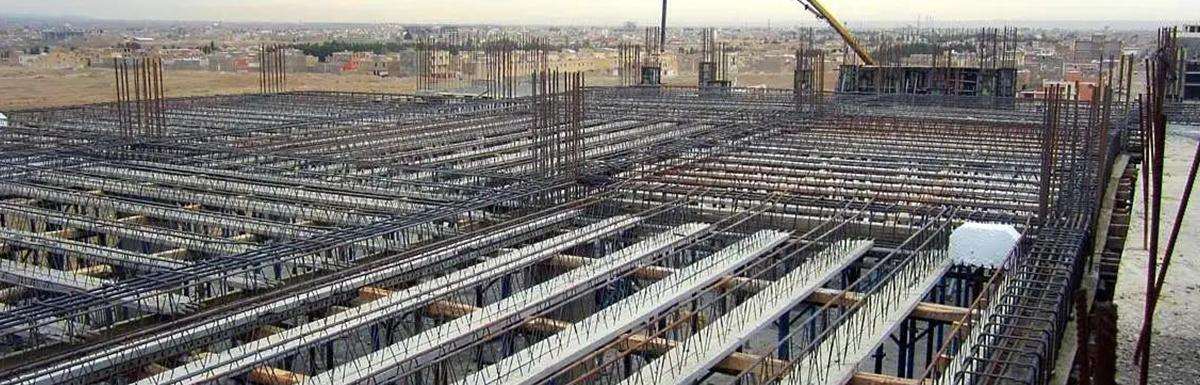

خطاهای رایج در محاسبه میلگرد

در پروژه‌های ساختمانی، خطاهای مرتبط با محاسبه میلگرد از رایج‌ ترین مشکلاتی هستند که هم در مرحله طراحی و هم در مرحله اجرا رخ می‌ دهند. این خطاها ممکن است کوچک و قابل‌ اصلاح باشند یا در مواردی آنقدر جدی باشند که استحکام سازه را تحت‌تأثیر قرار دهند. یکی از رایج‌ ترین خطاها، اشتباه در تعیین قطر میلگرد است. مثلاً در نقشه قطر ۲۰ مشخص شده اما مهندس براساس اشتباه ذهنی یا خطای محاسباتی، مقدار سطح مقطع را براساس میلگرد ۱۸ محاسبه می‌ کند. این خطا می‌تواند باعث کاهش مقاومت کششی عضو شده و تیر یا ستون را در برابر نیروهای وارده آسیب‌پذیر کند.

خطای دوم، نادیده گرفتن طول مهاری و وصله‌ها است. بسیاری از افراد در محاسبات خود فقط طول میلگرد مستقیم را لحاظ می‌ کنند، اما بخش قابل‌توجهی از میلگرد در خم‌کاری‌ها و وصله‌ ها مصرف می‌ شود. این موضوع به‌ خصوص در ستون‌ ها و تیرهایی که طول زیادی دارند، باعث کمبود میلگرد در مرحله اجرا می‌ شود. اگر وصله‌ها در محاسبات وارد نشوند، میزان میلگرد تهیه‌ شده کمتر از میزان واقعی خواهد بود و پروژه مجبور به خرید مجدد و متحمل هزینه اضافه می‌ شود.

خطای سوم، اشتباه در محاسبه وزن میلگرد است. برخی از مهندسین یا کارشناسان اجرا از جدول‌های غیر استاندارد استفاده می‌کنند یا وزن کارخانه‌های مختلف را با هم اشتباه می‌گیرند. این موضوع باعث اختلاف چند ده کیلویی یا حتی چند صد کیلویی در پروژه‌های بزرگ می‌شود. از آنجا که قیمت خرید میلگرد بر اساس وزن محاسبه می‌شود، این خطا می‌تواند باعث افزایش هزینه‌ها یا ایجاد اختلاف میان کارفرما و تأمین‌کننده گردد.

خطای چهارم مربوط به اشتباه در درک نقشه‌ های سازه است. گاهی مهندس اجرا نقشه مربوط به فاز یک را استفاده می‌کند یا نسخه اصلاح‌شده را نادیده می‌گیرد. در این موارد، محاسبه میلگرد بر اساس نقشه قدیمی انجام می‌شود که با نسخه نهایی مطابقت ندارد. نتیجه این اشتباه، اجرای نادرست و نیاز به اصلاحات پرهزینه است. همچنین ناهماهنگی بین نقشه معماری و سازه باعث می‌شود برخی المان‌های سازه مانند دیوارها و بازشوها اشتباه محاسبه شوند. خطای پنجم، بی‌توجهی به نوع فولاد مصرفی است. فولادهای مختلف مانند A1، A2، A3 یا A4 دارای مقادیر مختلفی از تنش تسلیم هستند و استفاده اشتباه از هرکدام باعث برهم خوردن محاسبات می‌شود. مثلاً اگر سازه با فرض فولاد A3 طراحی شود اما در اجرا میلگرد A2 استفاده شود، ظرفیت تحمل تنش به‌طور قابل‌توجهی کاهش می‌یابد. در نهایت، خطای مهم دیگر بی‌توجهی به شرایط محیطی است. در مناطق ساحلی یا مناطق مرطوب، باید میلگردهایی با مقاومت بیشتر در برابر خوردگی انتخاب شود. نادیده گرفتن این موضوع باعث کاهش طول عمر سازه خواهد شد. همه این خطاها نشان می‌دهد که محاسبه میلگرد نیازمند دقت، تجربه و آشنایی کامل با استانداردها است و نباید آن را یک فرایند ساده فرض کرد.

• اشتباه در تعیین قطر میلگرد: محاسبه سطح مقطع یا تعداد میلگرد با قطر اشتباه (مثلاً محاسبه با میلگرد ۱۸ به‌جای ۲۰) که باعث کاهش مقاومت عضو و ضعف سازه‌ ای می‌ شود.
• نادیده گرفتن طول مهاری: حذف طول لازم برای مهار میلگرد در بتن که منجر به کاهش چسبندگی و کارایی میلگرد در تحمل نیروها می‌شود.
• در نظر نگرفتن طول وصله‌ ها: محاسبه فقط طول مستقیم میلگرد بدون لحاظ وصله‌ ها که باعث کمبود میلگرد در اجرا و نیاز به خرید مجدد می‌ شود.
• نادیده گرفتن مصرف واقعی در خم‌کاری‌ها: خم‌ ها، قلاب‌ ها و زانوها طول بیشتری نیاز دارند و عدم محاسبه آنها باعث خطای وزنی و طولی می‌شود.
• استفاده از جدول وزن میلگرد غیر استاندارد: به‌ کارگیری جدول‌های اشتباه یا مخلوط کردن وزن کارخانه‌های مختلف که اختلاف وزنی و مالی قابل توجه ایجاد می‌کند.
• اشتباه در برداشت از نقشه‌های سازه: استفاده از نقشه فاز یک، یا چشم‌پوشی از نسخه‌های اصلاحی که باعث اجرای غلط و نیاز به اصلاحات پرهزینه می‌شود.
• عدم تطابق نقشه معماری و سازه: اختلاف در ابعاد، محل دیوارها یا بازشوها که مقدار میلگرد مورد نیاز را تغییر داده و محاسبات را دچار خطا می‌کند.
• بی‌ توجهی به نوع فولاد مصرفی: استفاده از فولادی با گرید متفاوت از طراحی (مثلاً A2 به‌جای A3) که ظرفیت تحمل تنش را کاهش داده و موجب عدم انطباق با محاسبات طراحی می‌ شود.
• بی‌ تفاوتی نسبت به شرایط محیطی پروژه: نادیده‌ گرفتن رطوبت، نمک، شرایط ساحلی یا محیط خورنده که نوع میلگرد مناسب را تغییر می‌ دهد و باعث کاهش عمر سازه می‌شود.

راه‌ های جلوگیری از خطاهای محاسبه میلگرد

برای جلوگیری از خطاهای محاسباتی در تعیین مقدار میلگرد، نخستین اقدام استفاده از نقشه‌های دقیق و معتبر است. پیش از هر چیز باید مطمئن شد که نقشه‌ها مربوط به آخرین نسخه طراحی هستند و با نقشه‌های معماری و فاز دو کاملاً هماهنگ‌ اند. بسیاری از خطاهای سازه‌ای به دلیل اختلاف میان این نقشه‌ها یا استفاده از نسخه‌های قدیمی به‌وجود می‌آیند. یکی از مهم‌ ترین راه‌ ها، بازبینی نقشه‌ها پیش از ورود به مرحله محاسبه است.

دومین روش، استفاده از جدول استاندارد وزن میلگرد و فرمول‌های معتبر است. هر کارخانه ممکن است وزن میلگرد خاصی تولید کند و مهندس باید اطمینان حاصل کند که وزن درج‌ شده در محاسبات، مطابق با وزن واقعی محصول مصرفی است. استفاده از جدول‌های اشتباه می‌تواند چندین تن اختلاف در پروژه ایجاد کند. بهتر است وزن میلگرد به صورت نمونه‌گیری در کارگاه نیز اندازه‌گیری شود تا اختلاف احتمالی کاهش یابد.

راه سوم، استفاده از نرم‌افزارهای مهندسی برای کنترل محاسبات دستی است. حتی اگر محاسبات اولیه به‌صورت دستی انجام شود، بهتر است خروجی آن با نرم‌افزارهایی مثل ETABS یا SAFE تطبیق داده شود. این نرم‌ افزارها خطاهای انسانی را کاهش می‌ دهند و دقت محاسبات را افزایش می‌ دهند. به‌خصوص در سازه‌های پیچیده یا چندطبقه، بررسی نرم‌افزاری یک الزام است نه یک انتخاب.

چهارمین روش، لحاظ کردن مقدار پرت در محاسبات است. پرت میلگرد معمولاً بین ۵ تا ۱۰ درصد در نظر گرفته می‌شود و اگر این مقدار از محاسبه حذف شود، پروژه قطعاً با کمبود میلگرد مواجه خواهد شد. بهتر است پرت در مراحل نهایی برآورد و هنگام خرید میلگرد لحاظ شود.

روش پنجم، بازبینی دوباره محاسبات توسط یک مهندس دیگر است. کنترل مضاعف همیشه بهترین راه برای جلوگیری از خطا است. در بسیاری از شرکت‌ های مهندسی، محاسبات ابتدا توسط مهندس طراح انجام شده و سپس به‌وسیله مهندس کنترل مورد بازبینی قرار می‌گیرد تا احتمال اشتباه به صفر نزدیک شود.

جدول راه‌ های جلوگیری از خطاهای محاسبه میلگرد

اهمیت نرم‌ افزارهای مهندسی در محاسبه دقیق میلگرد

نرم‌افزارهای مهندسی نقش اساسی در افزایش دقت، سرعت و کیفیت محاسبه میلگرد دارند. در گذشته، محاسبات سازه‌ ای عمدتاً به‌ صورت دستی انجام می‌ شد و مهندس سازه برای هر مقطع مجبور بود ده‌ ها فرمول را بررسی کند و با کمک جدول‌ های مختلف مقدار میلگرد را تعیین نماید. این روش اگرچه پایه مهندسی سازه را تشکیل می‌ دهد، اما احتمال خطا در آن بسیار بالا است؛ زیرا یک اشتباه کوچک در محاسبه لنگر، مقاومت خمشی یا بازوی اهرم می‌ تواند مقدار آرماتور مورد نیاز را کاملاً تغییر دهد. با ورود نرم‌افزارهای مهندسی، این فرایند دچار تحول اساسی شد. نرم‌افزارهایی مانند ETABS، SAFE، SAP2000، Tekla و Revit Structure قابلیت پردازش دقیق بارها، تحلیل سازه سه‌ بعدی، تعیین آرماتور و ارائه نقشه‌ های اجرایی را فراهم می‌ کنند. این ابزارها با استفاده از الگوریتم‌ های دقیق و بروز آیین‌نامه‌ای، محاسبات را در سطحی انجام می‌ دهند که خطای انسانی به حداقل می‌ رسد.

نرم‌افزارها علاوه بر تحلیل سازه، امکان مدل‌ سازی رفتار واقعی بتن و فولاد را نیز فراهم می‌ کنند. برای مثال، در سازه‌ هایی که نیروهای زلزله اثرگذارند، نرم‌افزار می‌ تواند صدها مدل مختلف از نیروی جانبی را بر سازه اعمال کرده و رفتار آن را شبیه‌ سازی کند. در روش دستی، مهندس قادر نیست تمام حالت‌ های بارگذاری را بررسی کند، اما نرم‌افزار با دقت بسیار بالا این کار را انجام می‌ دهد و مقدار میلگرد دقیق را برای هر قسمت سازه ارائه می‌ کند.

از دیگر مزایای نرم‌ افزارهای مهندسی، جلوگیری از اختلاف میان نقشه‌ ها و محاسبات است. در روش سنتی، گاهی نقشه معماری با نقشه سازه همخوانی کامل ندارد و این موضوع باعث بروز خطا در محاسبه میلگرد می‌ شود. اما در نرم‌افزارهای سه‌ بعدی مانند Revit، معماری و سازه در یک محیط یکپارچه مدل‌ سازی می‌ شوند و کوچک‌ ترین تغییری در هر قسمت، در سایر بخش‌ ها نیز اعمال می‌ شود. این یکپارچگی باعث کاهش تضادها و افزایش دقت اجرا می‌ شود.

بسیاری از پروژه‌ های بزرگ برای کاهش هزینه و افزایش سرعت، از قابلیت «بهینه‌ سازی آرماتور» در نرم‌افزارها استفاده می‌ کنند. این قابلیت به مهندس اجازه می‌ دهد چند مدل مختلف از طراحی آرماتور را مقایسه کرده و اقتصادی‌ ترین حالت را انتخاب کند. به‌ طور مثال، نرم‌ افزار می‌ تواند اعلام کند که اگر میلگرد ۱۸ به‌جای ۲۰ استفاده شود، مصرف وزنی تا چند درصد کاهش خواهد یافت، بدون اینکه مقاومت سازه کاهش یابد. چنین دقتی در محاسبات دستی تقریباً غیرممکن است.

یکی دیگر از مزیت‌ های مهم نرم‌ افزار، سرعت بسیار بالای آن است. در پروژه‌ های بزرگ که دارای تعداد زیادی تیر، ستون، دیوار برشی و فونداسیون هستند، انجام محاسبات دستی می‌ تواند هفته‌ ها زمان ببرد. اما نرم‌ افزار در چند دقیقه تمام تحلیل‌ ها را انجام داده و گزارش کاملی از مقدار میلگرد در هر بخش ارائه می‌ دهد. این موضوع در پروژه‌ های با زمان محدود اهمیت زیادی دارد. در نهایت، نرم‌افزارهای مهندسی نقش مهمی در کاهش خطاهای انسانی، افزایش ایمنی سازه، جلوگیری از دوباره‌ کاری و کاهش هزینه‌ ها دارند. هرچند مهندس باید همچنان بر اصول طراحی سازه مسلط باشد، اما استفاده از نرم‌ افزار یک الزام حرفه‌ ای در پروژه‌ های امروزی محسوب می‌ شود و کیفیت کار را در سطحی بسیار بالاتر از روش سنتی قرار می‌ دهد.

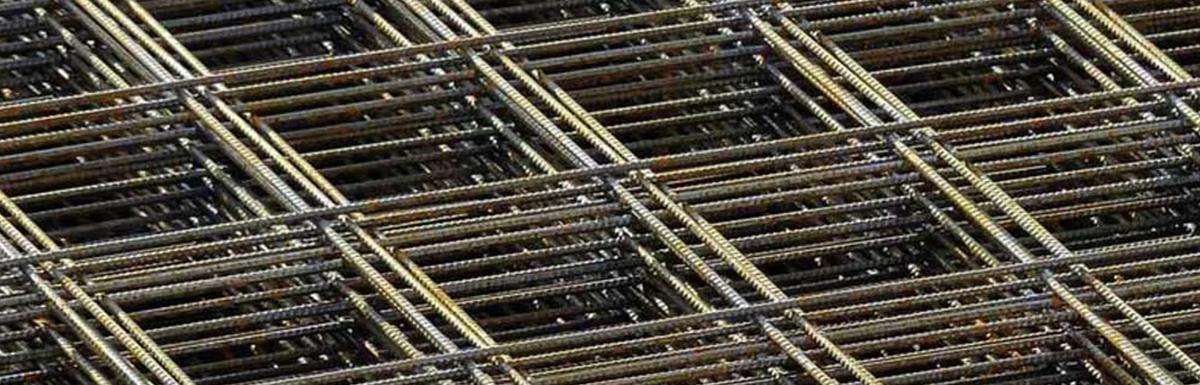

مقایسه روش سنتی و نرم‌ افزاری در محاسبه میلگرد

مقایسه روش سنتی با روش نرم‌ افزاری در محاسبه میلگرد، در حقیقت مقایسه دو رویکرد کاملاً متفاوت در مهندسی سازه است. روش سنتی مبتنی بر فرمول‌ نویسی دستی، تحلیل ذهنی و استفاده از جدول‌ های مختلف است. در این روش، مهندس باید برای هر عضو سازه مانند تیر، ستون یا دیوار، تمامی لنگرها و نیروهای وارد بر آن را محاسبه کند. این محاسبات که شامل مقاومت خمشی، برشی و کنترل خیز است، زمینه تعیین مقدار میلگرد را فراهم می‌ کند. اما مشکل اصلی روش سنتی آن است که احتمال خطای انسانی بسیار بالاست؛ زیرا اگر مهندس در یکی از مراحل، مانند محاسبه بازوی اهرم یا لنگر ترک‌ خوردگی، اشتباه کوچکی انجام دهد، تمام محاسبه میلگرد تحت‌ تأثیر قرار می‌ گیرد.

از طرفی سرعت روش سنتی بسیار پایین است. در پروژه‌ های بزرگ، تعداد مقاطع سازه‌ ای زیاد است و محاسبه دستی همه آن‌ها زمان زیادی می‌طلبد. همچنین در روش سنتی، امکان تحلیل دقیق رفتار سازه در بارهای غیر خطی یا زلزله‌های شدید وجود ندارد. مهندس ناچار است تنها چند حالت بارگذاری را بررسی کند، در حالی که واقعیت بارگذاری سازه بسیار پیچیده‌تر است. علاوه‌براین، در روش سنتی احتمال ناهماهنگی میان نقشه‌ها بسیار زیاد است و به‌دلیل جدا بودن فرآیند طراحی معماری و محاسبه آرماتور، امکان بروز اشتباه بیشتر می‌شود.

اما روش نرم‌افزاری تمامی این محدودیت‌ها را به‌صورت بنیادین رفع کرده است. نرم‌افزار می‌تواند مدل سه‌بعدی کامل سازه را تحلیل کند و تمامی بارهای مرده، زنده، باد و زلزله را به‌صورت هم‌زمان بر آن اعمال نماید. در نتیجه مقدار میلگرد پیشنهادی کاملاً دقیق و مطابق رفتار واقعی سازه است. همچنین در روش نرم‌افزاری، کوچک‌ترین تغییر در طراحی معماری یا ابعاد سازه به‌صورت خودکار در مدل سازه اعمال می‌شود و نیازی به محاسبه مجدد دستی نیست.

یکی از تفاوت‌های مهم میان این دو روش، توانایی نرم‌افزار در بهینه‌ سازی مقدار میلگرد است. در روش سنتی، مهندس معمولاً برای جلوگیری از خطا، مقدار میلگرد را کمی بیشتر از مقدار واقعی در نظر می‌گیرد. این موضوع شاید ایمنی سازه را افزایش دهد، اما از نظر اقتصادی چندان مناسب نیست. اما نرم‌افزار با تحلیل‌های دقیق، می‌تواند مقدار آرماتور را در حدود استاندارد نگه دارد و در عین حال ایمنی لازم را نیز تامین کند. این ویژگی باعث می‌ شود مصرف میلگرد در پروژه‌ های بزرگ تا چندین تن کاهش یابد.

جدول مقایسه روش سنتی و نرم‌ افزاری در محاسبه میلگرد

چگونه با محاسبه صحیح میلگرد، هزینه ساخت را کاهش دهیم؟

یکی از موثرترین روش‌ها برای کاهش هزینه ساخت‌وساز، محاسبه صحیح و اصولی میلگرد است. میلگرد یکی از پرهزینه‌ترین اجزای سازه بتنی است و کوچک‌ترین خطا در برآورد مقدار آن می‌تواند هزینه‌های ساخت را چندین برابر افزایش دهد. وقتی محاسبه میلگرد دقیق انجام نشود، دو نتیجه ممکن است رخ دهد: یا میلگرد کم خریداری می‌شود، که باعث توقف پروژه و خرید دوباره با قیمت بالاتر خواهد شد؛ یا بیش از اندازه خریداری می‌شود، که باعث افزایش هزینه اولیه و بی‌استفاده ماندن بخشی از مصالح می‌گردد. بنابراین اولین قدم برای کاهش هزینه‌ها، برآورد دقیق نیازهاست.

یکی از مهم‌ترین روش‌ها برای کاهش هزینه، تعیین قطر مناسب میلگرد است. گاهی استفاده از قطرهای بزرگ‌تر، تعداد میلگرد مورد نیاز را کاهش می‌دهد و از نظر هزینه‌ای مقرون‌به‌صرفه‌تر است. در مقابل، در برخی حالات استفاده از میلگردهای ریزتر با تعداد بیشتر، انعطاف‌پذیری بالاتر و اجرای ساده‌تری ایجاد می‌کند. مهندس باید با تحلیل دقیق شرایط سازه و قیمت مصالح، بهینه‌ترین انتخاب را انجام دهد.

روش دیگر، کاهش پرت میلگرد است. پرت معمولاً ناشی از بریدن، خم‌کاری و تنظیم میلگردها است. اگر محاسبه دقیقی در مورد طول شاخه‌ها و الگوی برش انجام شود، می‌توان مقدار پرت را تا نصف کاهش داد. این موضوع در پروژه‌های بزرگ که چندین تن میلگرد مصرف می‌شود، صرفه‌جویی قابل‌ توجهی ایجاد می‌کند.

کنترل زمان خرید میلگرد یکی دیگر از روش‌های کاهش هزینه است. بازار آهن‌آلات نوسان زیادی دارد و خرید در زمان نامناسب می‌تواند هزینه ساخت را ده‌ها درصد افزایش دهد. اگر مقدار میلگرد مورد نیاز دقیق محاسبه شده باشد، مهندس می‌تواند با بررسی روند بازار، بهترین زمان خرید را انتخاب کند. این مدیریت مالی بدون داشتن محاسبات دقیق امکان‌پذیر نیست. همچنین انتخاب نوع مناسب فولاد نیز به کاهش هزینه کمک می‌کند؛ زیرا فولادهای با درجه مقاومت بالا در برخی سازه‌ها باعث کاهش مقدار آرماتور مورد نیاز می‌شوند.

در نهایت، استفاده از نرم‌افزارهای محاسباتی نیز به کاهش هزینه کمک می‌کند. نرم‌افزارها مقدار آرماتور را دقیق‌تر از روش دستی تعیین می‌کنند و احتمال افزایش غیرضروری مصرف میلگرد را کاهش می‌دهند. همچنین در بسیاری از پروژه‌ها، طراحی مجدد با نرم‌افزار باعث کاهش چند درصدی آرماتور می‌شود که این درصد در پروژه‌های بزرگ، به معنای صرفه‌جویی چند میلیونی یا حتی چند میلیاردی است.

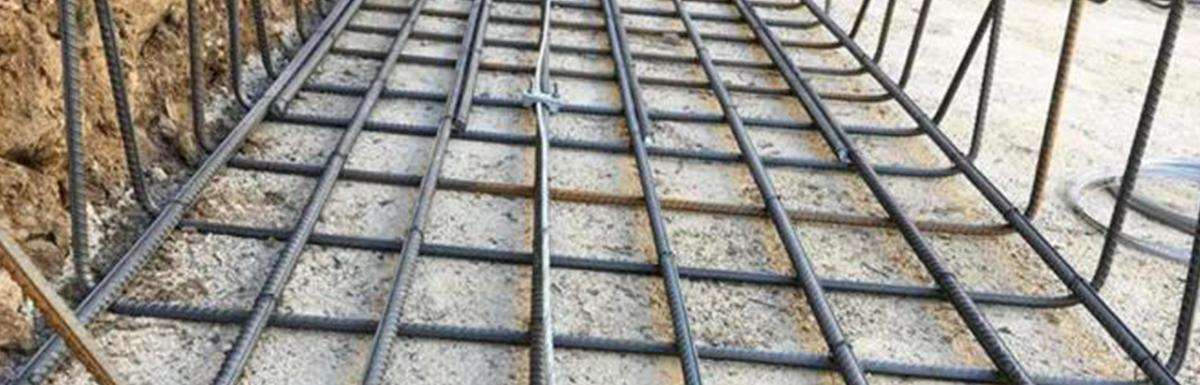

چک‌ لیست نهایی محاسبه میلگرد قبل از شروع پروژه ساختمانی

چک‌لیست نهایی محاسبه میلگرد مجموعه‌ای از موارد ضروری است که مهندس باید قبل از شروع اجرا به آن توجه کند تا پروژه با کمترین خطا و بیشترین دقت انجام شود. اولین مورد، بررسی کامل نقشه‌های سازه است. باید اطمینان حاصل شود که نقشه‌ها به‌روز هستند و با نقشه‌های معماری و فونداسیون هماهنگی کامل دارند. کوچک‌ترین اختلاف در ابعاد ستون‌ها، تعداد طبقات یا محل بازشوها می‌تواند مقدار میلگرد مورد نیاز را تغییر دهد.

مورد دوم، کنترل آیین‌نامه‌ای محاسبات است. مهندس باید مقدار آرماتور طولی، خاموت‌ها، میلگردهای حرارتی و تقویتی را براساس ضوابط آیین‌نامه کنترل کند. همچنین حداقل و حداکثر مقادیر آرماتور باید بررسی شوند تا از ازدحام میلگرد یا کاهش مقاومت جلوگیری شود.

سومین مورد، تعیین قطر نهایی میلگردها است. باید مشخص شود کدام قطرهای میلگرد در بازار موجود است و آیا قطر انتخاب‌شده با نقشه قابل اجرا است یا خیر. گاهی مهندس قطرهایی را مشخص می‌کند که در بازار نایاب هستند یا قیمت آن‌ها بسیار بالا است. به همین دلیل، هماهنگی میان مهندس و کارگاه ضروری است.

چهارمین مورد، محاسبه طول مهاری، وصله‌ها و خم‌ها است. این موارد باید به‌صورت دقیق در محاسبات وارد شوند تا مقدار نهایی میلگرد با مقدار واقعی مصرف‌شده در پروژه مطابقت داشته باشد. همچنین بهتر است مقدار پرت میلگرد نیز محاسبه شده و در خرید لحاظ شود.

مورد پنجم، کنترل شرایط محیطی است. در مناطقی که رطوبت زیاد است یا خاک خاصیت خورندگی دارد، باید از میلگردهای مقاوم‌تر و پوشش بتنی بیشتر استفاده شود. این موضوع در افزایش عمر سازه نقش مهمی دارد.

ششمین مورد، کنترل اقتصادی است. مهندس باید براساس مقدار دقیق میلگرد محاسبه‌شده، بودجه خرید را تعیین کرده و با توجه به نوسانات بازار بهترین زمان خرید را انتخاب کند. این مرحله می‌تواند چندین درصد از هزینه‌های پروژه را کاهش دهد.

در نهایت، تمام این موارد باید در قالب یک گزارش نهایی تنظیم و توسط تیم مهندسی تأیید شود. این چک‌لیست تضمین می‌کند که محاسبه میلگرد به‌صورت دقیق، اصولی و مطابق استاندارد انجام شده و پروژه بدون خطا پیش خواهد رفت.

محاسبه میلگرد یکی از حیاتی‌ترین بخش‌های طراحی و اجرای سازه‌های بتنی است و دقت در آن تأثیر مستقیم بر ایمنی، دوام و هزینه نهایی پروژه دارد. خطاهای رایجی مانند استفاده از قطر اشتباه، نادیده‌گرفتن طول مهاری، برداشت غلط از نقشه‌ها، یا استفاده از جدول وزن غیر استاندارد، هم عملکرد سازه را مختل می‌کنند و هم هزینه‌های اضافی به پروژه تحمیل می‌کنند. به همین دلیل شناخت این خطاها و استفاده از روش‌های مؤثر برای جلوگیری از آن‌ها، نقش مهمی در موفقیت یک پروژه ساختمانی دارد. هرچه دقت در محاسبات بیشتر باشد، کیفیت سازه بالاتر و ریسک‌های مالی و فنی کمتر خواهد شد.

از سوی دیگر، پیشرفت نرم‌افزارهای مهندسی باعث شده است فرآیند محاسبه میلگرد با دقت بسیار بیشتری انجام شود. این ابزارها با مدل‌سازی سه‌بعدی، تحلیل بارهای پیچیده، و ارائه جزئیات دقیق اجرایی، خطای انسانی را به حداقل رسانده و امکان بهینه‌سازی مصرف میلگرد را فراهم کرده‌اند. در نتیجه، ترکیب تجربه مهندسی، استفاده صحیح از فرمول‌ها و بهره‌گیری از نرم‌افزارهای حرفه‌ای، بهترین راه برای دستیابی به محاسبات دقیق و جلوگیری از هزینه‌های غیرضروری است. چنین رویکردی، مسیر اجرای پروژه را هموارتر کرده و کیفیت نهایی سازه را به‌طور قابل‌توجهی افزایش می‌دهد.
